應用

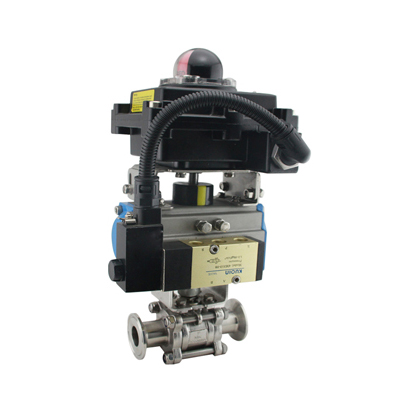

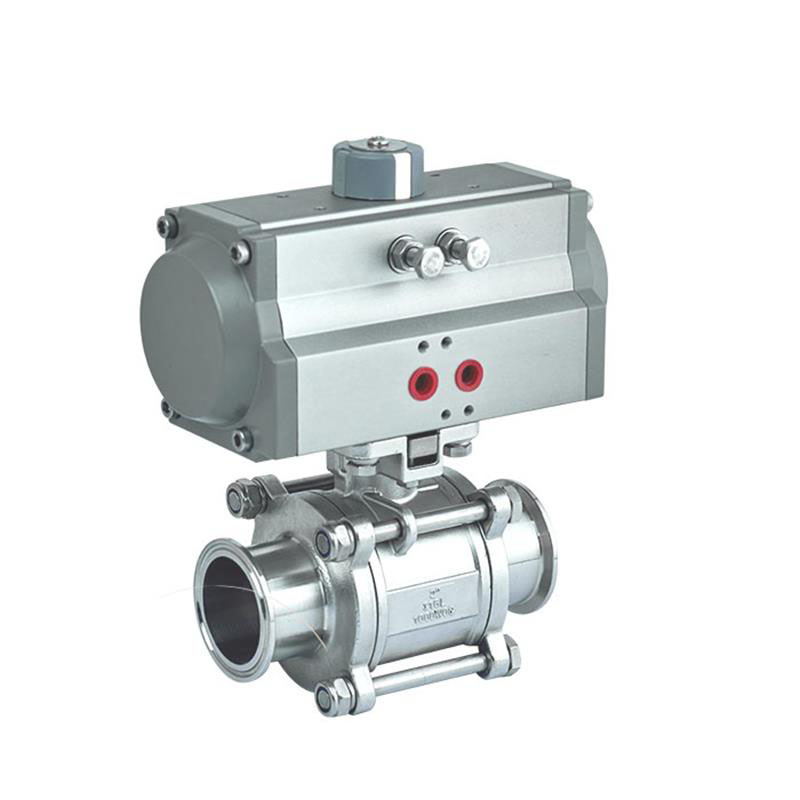

三片式全包球閥是一款方便安裝、拆卸及清洗的衛生型球閥,用于氣體、液體等物料輸送,這種閥門的應用范圍包括食品、飲料以及制藥和化工業等領域。全通徑及全包密封、閥門設計,極度減小流體阻力和殘留,因此使得此閥門用于處理真空設備或黏性流體的選擇。
標準設計
有各標準的閥門系列可以向客戶提供,即用于DIN標準系列,3A標準系列,SMS標準系列,ISO/IDF標準系列,BS/RJT標準系列,ASME/BPE等標準系列。球閥的組成部件一般包括:一個帶有貫通腔的球體、閥體、閥門軸芯以及軸密封圈。現有的球閥系列規格有:焊接式球閥、卡箍式球閥、螺紋式球閥等系列球閥.


SIZE | d | D | L | 氣缸型號 CYlinder model |
1/2" | 94 | 25.5 | 91 | AT40 |
3/4" | 16 | 50.5 | 104
| AT50 |
1" | 221 | 50.5 | 115 | AT63 |
1 1/4"
| 28.5 | 50.5 | 125 | AT63 |
1 1/2" | 34.9 | 50.5 | 140 | AT75 |
2" | 47.5 | 64 | 156 | AT83 |
2 1/2" | 59.5 | 77.5 | 198 | AT92 |
3" | 72 2 | 91 | 230 | AT125 |
4" | 97.6 | 119 | 242 | AT140 |
