產品詳情

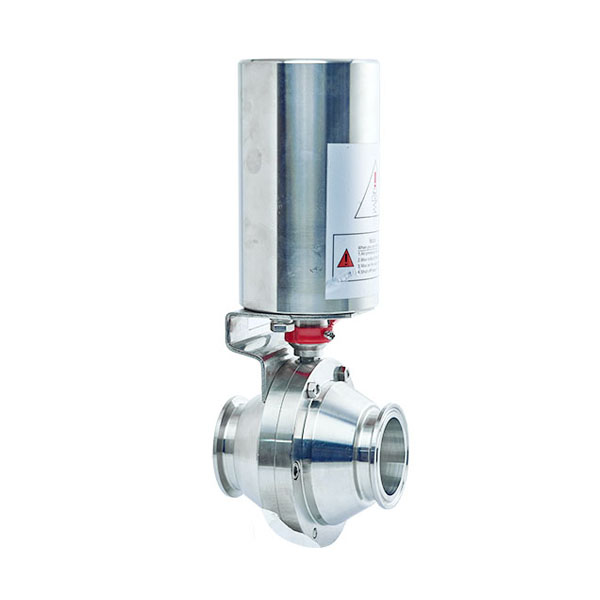

單支架蝶型球閥

產品詳情

應用


VBN系列蝶閥是一種流量控制裝置,用于使流體開始或停止流過一段管道。適用于食品用不銹鋼管道系統,

飲料、乳制品、釀造、制藥、生物制藥和化學工業。


材料


閥門濕部:SS304或SS316L

閥瓣:SS304或SS316L

其他鋼件:SS304或SS316L

密封:EPDM、硅或FPM

飾面:半光亮

執行機構:SS304


標準設計


致動器有三種標準版本,常閉(NC)、常開(NO)和空氣/空氣激活(A/A)。

手動手柄將閥門鎖定在3個位置:全開、半開和關閉*

*有關不同的句柄類型,請參見可用的句柄。


技術規范

閥門


最大產品壓力:DN15-DN100為1000kPa(10Bar),DN125-DN150為800kPa(88Bar)

最小產品壓力:全真空,EPDM

溫度范圍:-10℃ 至+120℃


執行機構


最大氣壓:700kPa(7Bar)

最小氣壓,NC和NO:400kPa(4Bar)

溫度范圍:-25℃ 至+90℃


技術參數

參數

鋼材

產品浸濕鋼件

AISI 316L/304鍛造

(1.4306 / 1.4404)


提供材料檢驗報告

其他鋼制零件

AISI 304

密封材料

標準

EPDM

所有密封材料符合FDA 21CFR117.2600

選項

VMQ / FPM

壓力

工作壓力

≤10bar (145psi)

空氣執行器供氣壓力

5 ~ 8bar (70 ~ 116psi)

溫度

工作溫度

EPDM: 14 ~ 248°F (-10 ~ 120℃)
VMQ: -58 ~ 356°F (-50 ~ +180℃)
FPM: -22 ~ 446°F (-30 ~ +230℃)
其他材料可根據要求提供

殺菌溫度

302°F (150℃, Max. 20 min)

表面處理

內表面處理

Ra 16 ~ 32μin (0.4 ~ 0.8μm)

外表面處理

Ra32 ~ 64μin (0.8 ~ 1.6μm)

連接

焊接直徑

焊接端:

DIN 11850-2和11850-1/SMS/3A/ISO系列等。


端部連接:對焊,衛生夾,公螺紋和母螺紋,法蘭,I型線或其他要求。
