應用
精小型電動執行器，電壓有：AC24V、AC110V、AC220V、AC380V、DC24V。
智能調節型電動執行器，輸入/輸出信號有：4~20mADC，0~100VDC， 1~5VDC。

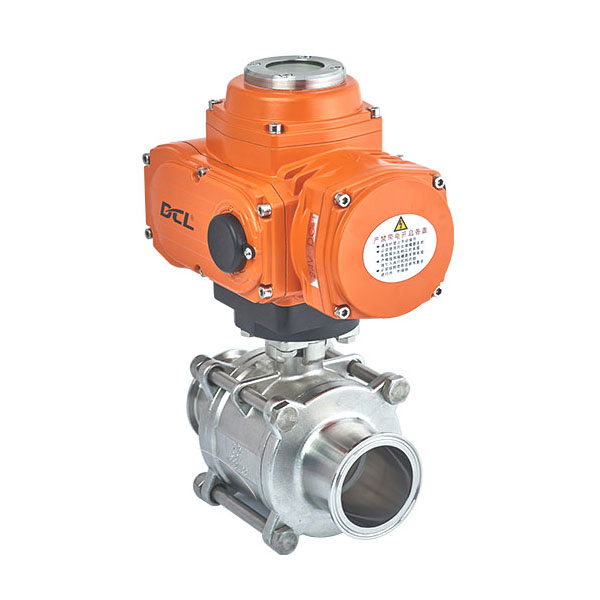

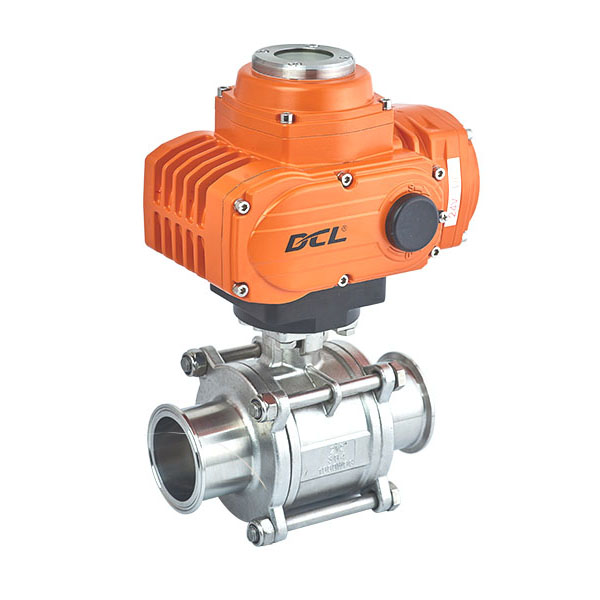

電動執行器
SIZE | A | B | C | D | E | F | H | H1 | H2 | □K×K | N | S |
HL-05 | 115 | 162 | 82.5 | 79.5 | 64 | 51 | 103 | 75 | 28 | 12×12 | 12 | 20 |
HL-10 | 122 | 208 | 98 | 110 | 68 | 54 | 124 |
|
| 15×15 | 9 | 22 |
HL-25/50 | 148 | 258 | 124 | 134 | 86 | 62 | 148 |
|
| 23×23 | 22 | 22 |
HL-100/200 | 156 | 280 | 128 | 152 | 95 | 61 | 159 |
|
| 30×30 | 25 | 22 |
SIZE | d | D | L1 | L2 | B | H | 執行器型號 Actuator type |
1/2" | 9.4 | 12.7 | 90 | 178 | 135 | 200 | FY-05 |
3/4" | 16 | 19 | 104 | 178 | 135 | 205 | FY-05 |
1" | 22 | 25.4 | 115 | 178 | 135 | 206 | FY-05 |
1 1/4" | 28 | 31.8 | 125 | 178 | 135 | 216 | FY-05 |
1 1/2" | 35 | 38.1 | 140 | 178 | 135 | 218 | FY-05 |
2" | 47.6 | 50.8 | 156 | 178 | 135 | 227 | FY-05 |
2 1/2" | 60 | 63.5 | 198 | 210 | 155 | 285 | FY-10 |
3" | 72.2 | 76.2 | 230 | 309 | 184 | 330 | FY-30 |
4" | 98 | 101.5 | 242 | 309 | 184 | 343 | FY-30 |
SIZE | d | D | L1 | L2 | B | H | 執行器型號 Actuator type |
1/2 " | 9.4 | 25.5 | 90 | 178 | 135 | 200 | FY-05 |
3/4 " | 16 | 50.5 | 104 | 178 | 135 | 205 | FY-05 |
1 " | 22 | 50.5 | 115 | 178 | 135 | 206 | FY-05 |
1 1/4 " | 28 | 50.5 | 125 | 178 | 135 | 216 | FY-05 |
1 1/2 " | 35 | 50.5 | 140 | 178 | 135 | 218 | FY-05 |
2 " | 47.6 | 64 | 156 | 178 | 135 | 227 | FY-05 |
2 1/2 " | 60 | 77.5 | 198 | 210 | 155 | 285 | FY-10 |
3 " | 72.2 | 91 | 230 | 309 | 184 | 330 | FY-30 |
4 " | 98 | 119 | 242 | 309 | 184 | 343 | FY-30 |
5 " | 125 | 145 | 295 | 309 | 184 | 343 | FY-30 |
