應用

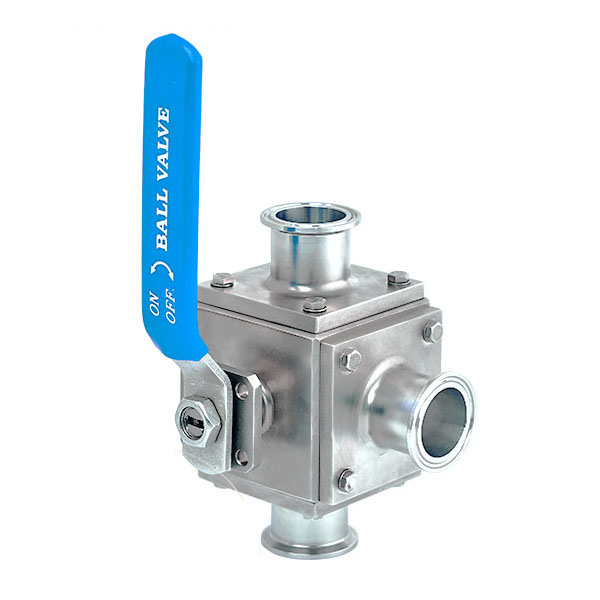

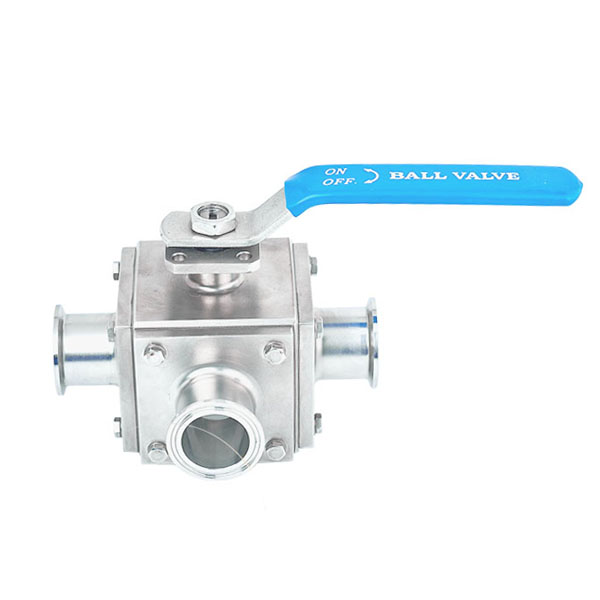

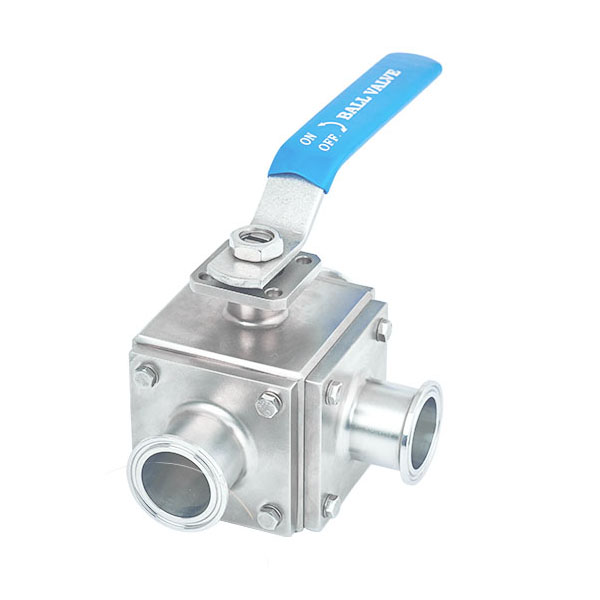

該類型球閥系列是一款衛生型的用于物料傳送控制的一類閥門系列。廣泛應用于食品、飲料加工、以及制藥和化學工業領域。
滅菌溫度:150℃(Max20min) 內表面處理:Ra≥0.4-0.8um
外表面處理:Ra≥0.4-1.6um
焊接端管徑:焊接口:DIN11850-2 與11850-1/SMS/3A/ISO等系列
連接方式:焊接,快裝,外螺紋,內螺紋,法蘭等
材料:不銹鋼304,316L
密封件:PTFE或PPL
維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。



Size | DN | L | PORT | d | D | E | H | S | ISO5211 |
1/2" | DN15 | 110 | 16.0 | 12.7 | 25.2 | 73.7 | 89.0 | 186.5 |
| F04 |
3/4" | DN20 | 110 | 20.0 | 19.05 | 25.2 | 77.9 | 98.0 | 218.0 |
| F05 |
1" | DN25 | 130 | 25.0 | 25.4 | 50.5 | 84.4 | 102.0 | 218.0 |
| F05 |
1 1/4" | DN32 | 130 | 32.0 | 31.8 | 50.5 | 98.95 | 118.5 | 135.0 | F05 | F07 |
1 1/2" | DN40 | 175 | 38.0 | 38.1 | 50.5 | 110.7 | 127.0 | 135.0 | F05 | F07 |
2" | DN50 | 220 | 50.0 | 50.8 | 64.0 | 122.3 | 139.0 | 252.0 | F07 | F10 |
2 1/2" | DN65 | 240 | 65.0 | 63.5 | 77.5 | 135 | 165.7 | 252.0 | F07 | F10 |
3" | DN80 | 290 | 80.0 | 76.2 | 91.0 | 146.1 | 170.0 | 252.0 | F07 | F10 |
4" | DN100 | 330 | 100.0 | 101.6 | 119.0 | 164.0 | 193.0 | 600.0 | F07 | F10 |
