產品詳情

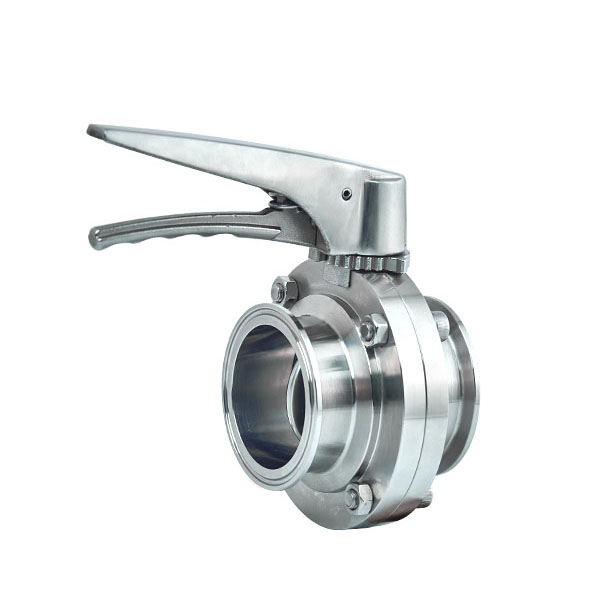

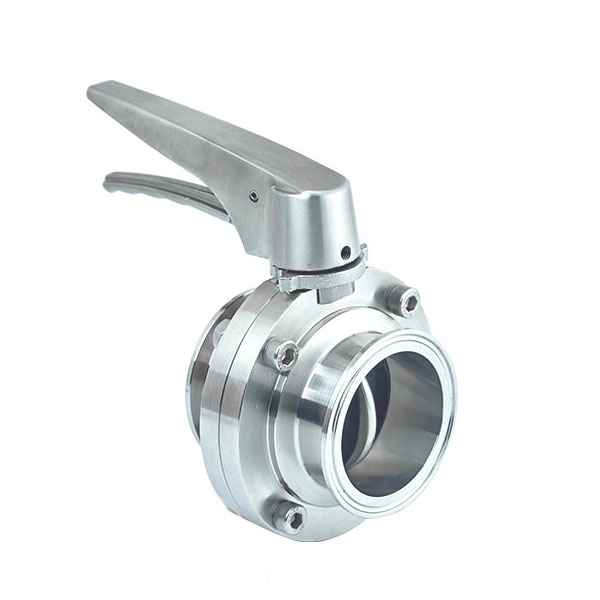

快裝蝶閥

產品詳情


應用


蝶閥是一種流量控制裝置,用于使流體開始或停止流過一段管道。適用于食品用不銹鋼管道系統,

飲料、乳制品、釀造、制藥、生物制藥和化學工業。


1.5“衛生型不銹鋼304三夾式蝶閥,帶觸發手柄,1件裝UPC:670534100752

1.5“衛生型不銹鋼304三夾式蝶閥,帶觸發手柄,2件裝UPC:670534108567

2“衛生不銹鋼304三夾式蝶閥,帶觸發手柄,1件裝UPC:708210460620

2“衛生不銹鋼304三夾式蝶閥,帶觸發手柄,2件裝UPC:708210460637


材料


閥體材料:AISI-304或AISI-316L


墊片Material:Silicon,三元乙丙橡膠,氟橡膠,丁腈橡膠

閥座和墊片符合FDA 21CFR177.2600


標準設計


提供標準:DIN、SMS、ISO/IDF、BS/RJT和ASME/BPE。

尺寸從DN15/1/2“到DN250/10”

端部連接:對接焊、卡箍、外螺紋、螺母、襯套或法蘭或其他要求。

手柄:塑料拉手(2-4位)或塑料/不銹鋼擠壓手柄(13位)

執行機構:氣動不銹鋼執行機構(立式)、氣動鋁制執行機構(臥式)、電動執行機構。

控制:位置傳感器、C-top控制器、C-top控制器(AS-I)

手動手柄、氣動執行機構、電動執行機構互換。


技術規范


最大壓力:10bar(145psi)DN25~100;8bar(120psi)DN125~150

溫度范圍:14~248°F(-10~120)°C) ,三元乙丙橡膠

表面處理:Ra 16~32μ英寸(0.4~0.8μ米)

氣源壓力:70~115psi


參數

鋼材

產品浸濕鋼件

AISI 316L/304鍛造


(1.4306 / 1.4404)


Provided with material inspection report

其他鋼制零件

AISI 304

密封材料

標準

EPDM

All seal materials comply with FDA 21CFR117.2600

選項

VMQ / FPM

壓力

工作壓力

≤10bar (145psi)

空氣執行器供氣壓力

5 ~ 8bar (70 ~ 116psi)

溫度

工作溫度

三元乙丙橡膠:14~248°F(-10~120)°(三)

VMQ:-58~356°華氏(-50~+180)°(三)

飛行計劃:-22~446°華氏(-30~+230)°(三)

其他材料可根據要求提供


殺菌溫度

302°F (150°C, Max. 20 min)

表面處理

內表面處理

Ra 16 ~ 32μin (0.4 ~ 0.8μm)

外表面處理

Ra32 ~ 64μin (0.8 ~ 1.6μm)

連接

焊接直徑

焊接端:

DIN 11850-2和11850-1/SMS/3A/ISO系列等。


端部連接:對焊,衛生夾,公螺紋和母螺紋,法蘭,I型線或其他要求。
