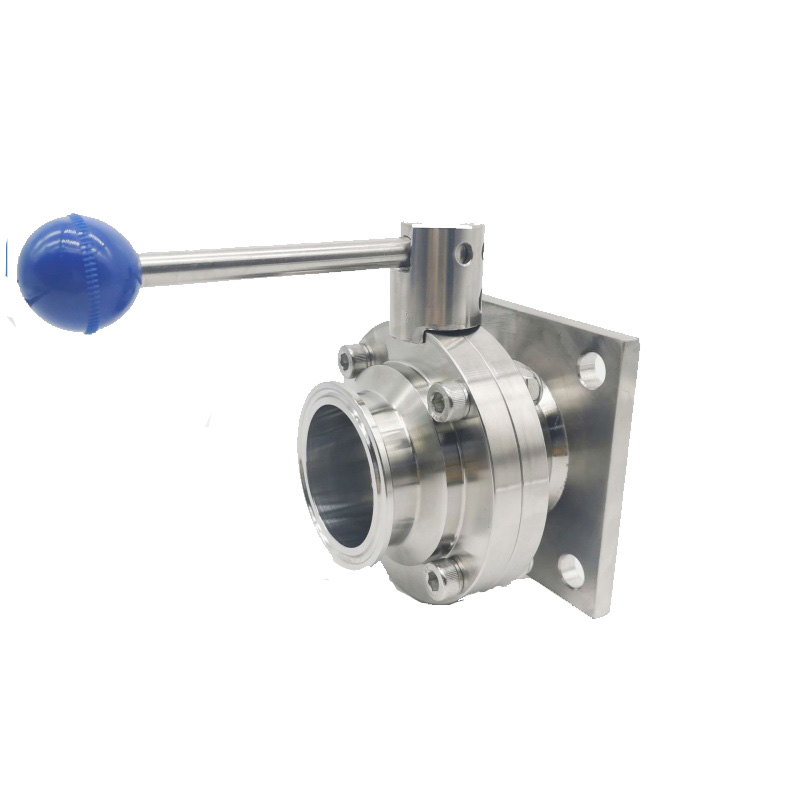

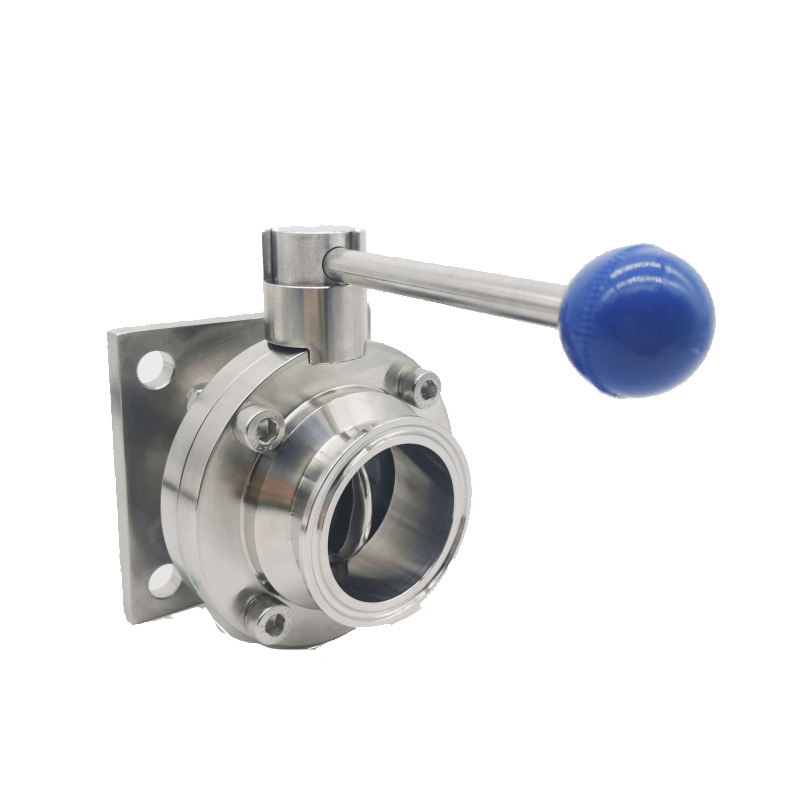

衛生級手動蝶閥的優點:
1 、蝶閥橡膠密封圈與閥板均采用進口件,保證了蝶閥的使用性能和使用壽命。
2 、采用數控車床精車閥體,保證了蝶閥可靠的互換性,免去了因更換橡膠而不能保證其使用性能的麻煩。
3 、閥桿鑲裝尼龍軸套,減小了磨擦力因而開啟靈活輕松。
4 、鋼件均采用不銹鋼制作,橡膠采用食品橡膠,衛生質量高。
5 、閥體通徑與管道內徑等徑,開啟時窄而呈流線型的閥板與流體方向一致,流量大而阻力小,無物料積聚。
6 、手柄采用扳動式和拉動式,可承受較大操作力矩,不易扳斷。
7 、開閉范圍為 0~90 度,可固定于每隔 15 度的位置上,具有可調性,且開閉迅速,操作方便。
■ 產品特點
1、設計新穎、合理、結構,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封材料耐老化、,使用壽命長等特點。
1 | 標準 | ISO、DIN、IDF、SMS、3A等 |
2 | 材質 | 不銹鋼sus304和sus316L |
3 | 質量 | 產品內外用高檔拋光設備處理,達到表面精密度要求 |
4 | 包裝 | 紙箱/木箱包裝/防震膜 |
5 | 重量 | 以產品理論重量為準 |
6 | 密封材質 | 丁晴無毒橡膠 |
7 | 應用范圍 | 食品、制藥、啤酒、飲料、生物工程、水處理、日化、機械設備、自動化設備等領域 |
8 | 公稱壓力 | PN10 |
9 | 工作溫度 | -20℃—150℃ |
10 | 對外加工 | 可以按用戶要求來圖,來樣加工非標產品 |
11 | 適用介質 | 水、藥品、油、蒸汽、中性氣體或液體、乳品、有機溶劑、酸堿溶劑等 |

SIZE | Dn | D1 | J | H | H1 | A2 |
DN10 | 10 | 34 | 126 | 40 | 43.5 | 66 |
DN15 | 15 | 34 | 126 | 40 | 43.5 | 66 |
DN20 | 19 | 34 | 126 | 40 | 43.5 | 66 |
DN25 | 25 | 50.5 | 126 | 40 | 43.5 | 66 |
DN32 | 31 | 50.5 | 126 | 44.5 | 43.5 | 66 |
DN40 | 37 | 50.5 | 126 | 46.5 | 43.5 | 70 |
DN50 | 49 | 64 | 133 | 54.5 | 47.5 | 76 |
DN65 | 66 | 91 | 144 | 64 | 47.5 | 80 |
DN80 | 81 | 106 | 160 | 70.5 | 50 | 84 |
DN100 | 100 | 119 | 160 | 81 | 50 | 104 |
DN125 | 125 | 144.5 | 257 | 94.5 | 52.5 | 122 |
DN125 | 125 | 155 | 257 | 94.5 | 52.5 | 122 |
DN150 | 150 | 167 | 257 | 110 | 52.5 | 146 |
DN150 | 150 | 183 | 257 | 110 | 52.5 | 146 |
DN200 | 200 | 217.4 | 257 | 145 | 52.5 | 166 |
DN200 | 200 | 233.5 | 387 | 145 | 52.5 | 166 |
DN250 | 250 | 268 | 397 | 174 | 52.5 | 167 |
DN300 | 300 | 319 | 397 | 174 | 52.5 | 146 |
