簡介
蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座,使閥座產生彈性變形,從而形成彈性力作為密封比壓保證蝶閥的密封。法蘭蝶閥密封結構采用聚四氟乙烯、合成橡膠構成復合閥座、其特點在于閥門的彈性仍由合成橡膠提供并利用聚四氟乙烯的摩擦系數低、不易磨損、不易老化等特性,從而使蝶閥的壽命得以提高。
快裝衛生級蝶閥不僅結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小、而且驅動力矩小,操作簡便、迅速,并且還可同時具有良好的流量調節功能和關閉密封特性,啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種閥門。

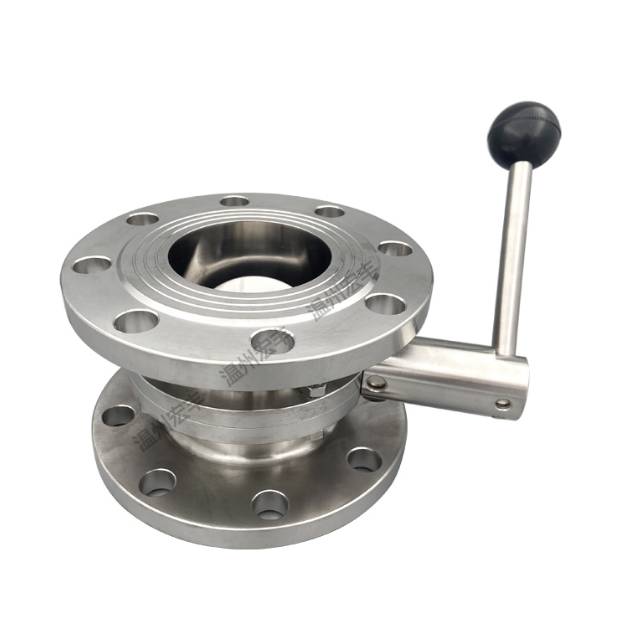

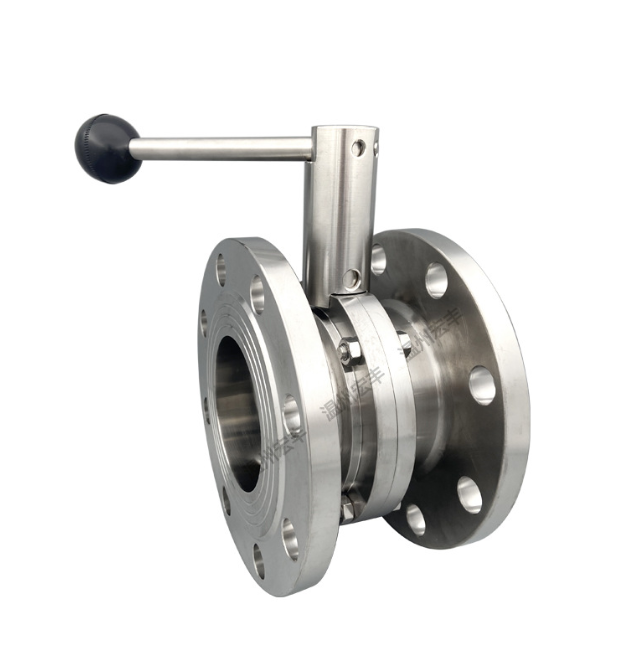

名稱:蝶閥 不銹鋼快裝蝶閥 食品級蝶閥 衛生級手動快裝蝶閥 不銹耐醋酸快裝蝶閥
連接:快裝
材質:SUS304、SUS316L,鍛造
規格:DIN標準:DN15—DN100;ISO標準:Ф19(0.75s)——Ф108(4.25s)
工作原理:蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀態。
應用領域:于乳制品、食品、制藥、啤酒、化妝品等工業領域。
衛生級快裝蝶閥不僅結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小、而且驅動力矩小,操作簡便、迅速,并且還可同時具有良好的流量調節功能和關閉密封特性。衛生級手動快裝蝶閥在完全開啟時,具有較小的流阻,當開啟在大約15°至70°之間時,又能進行靈敏的流量控制,因而在大口徑的調節領域,蝶閥的應用非常普遍;衛生級手動快裝蝶閥閥板的運動帶有擦拭性,因而該焊接蝶閥可用于帶懸浮固定顆粒的介質,依據密封件的強度也可用于粉狀和顆粒狀介質。
法蘭蝶閥主要特點為:
1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。
2、結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
3、流量特性趨直線,調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換,且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
9、驅動方式可選擇手動、電動或氣動。
法蘭蝶閥適用于溫度≤120℃或≤150℃,公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業,特別適用于雙向密封和閥體易銹蝕場合,作調節流量和截流介質。
