應用
該類型閥門系列是一款衛生型自動或手動操作的蝶閥系列,廣泛適用于不銹鋼管道系統內調節介質流量的一類閥門。
工作原理

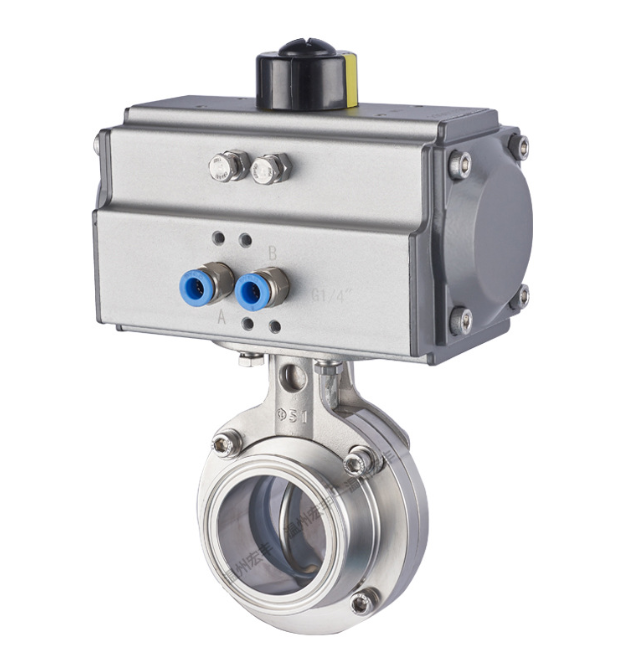

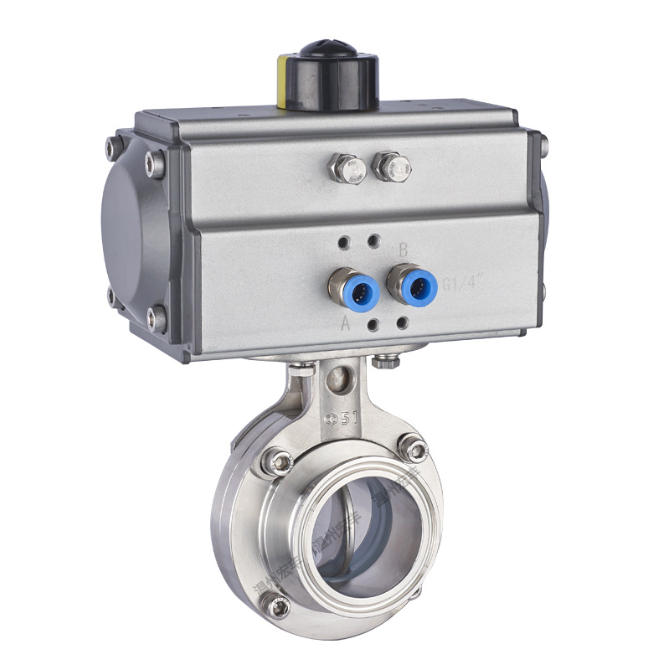

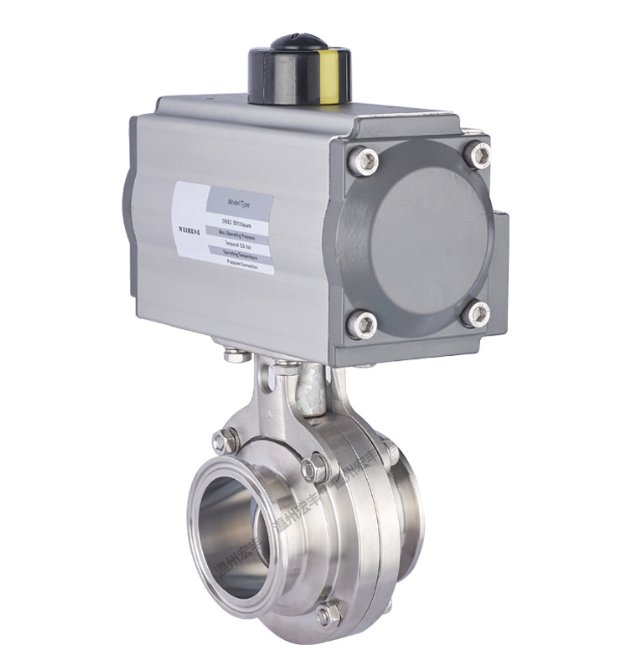

該類型閥門既可以通過一個電動執行器或氣動執行器進行遠程遙控操作,也可以通過一個手柄進行人為操控。電動執行器或氣動執行器是將一個活塞的軸向運動轉換為閥門軸的90°旋轉,實現對管道流體的控制和開/關任務。氣動執行器裝置有三種標準:常開(NO)型,常閉(NC)型,氣/氣(A/A)型。鴨嘴式手動操作用的多位手柄可通過15°位置的調節將閥門機械式鎖定在其開啟或關閉的12位子上,達到控制介質流量的目的:拉桿式手動操作用手柄通過4個多功能定位,將閥門機械式鎖定在其開啟或關閉的4個位子上,也達到控制介質流量的目的。
材料
鋼制部件:SUS304,SUS316L
密封圈: 硅橡膠 (VMQ)、氟橡膠(FPM)、三元乙丙(EPDM)
規格

DN
| A | B | L | H |
DN20 | 20 | 34.5 | 66 | 223 |
DN25 | 26 | 50.5 | 66 | 225 |
DN32 | 32 | 50.5 | 66 | 228 |
DN40 | 38 | 50.5
| 68 | 232 |
DN50 | 50 | 64
| 70 | 240 |
DN65 | 66 | 91 | 72 | 250 |
DN80 | 81 | 106 | 90 | 257 |
DN100 | 100 | 119 | 94 | 267 |
?
