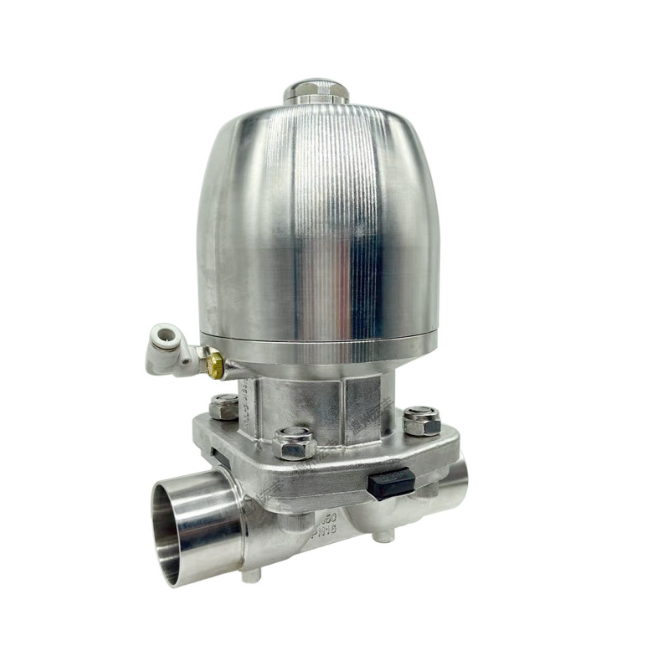

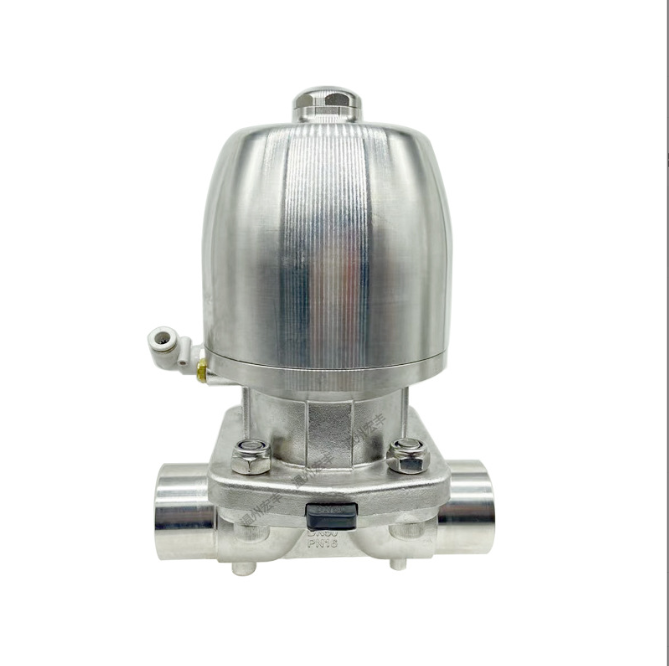

結構特點
1、采用橡膠或塑料等軟質密封制作的隔膜,密封性好。由于隔膜為易損件,應視介質特性而定期更換。
2、受隔膜材料限制,隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用氣動隔膜閥
優點
1.是該閥不需要單獨的閥桿填料密封結構,隔膜在切斷介質的同時起到了閥桿的密封作用
2.是柔韌性很強的隔膜關閉可靠,甚至對污液都能做到良好的切斷
因此,操縱機構和介質通道完全隔開,使氣動隔膜閥不僅能適用于食品工業和醫藥衛生工業,而且還適用于一些難以輸送的介質和危險性較大的介質
設計和特點
該隔膜同其他閥門設計相比,該閥門有著流量的特點,更容易清潔,很好的處理帶顆粒的物料,在流量控制的應用上,氣穴現象也更少些。 氣動衛生級隔膜閥主要材料
閥體:不銹鋼316L
閥蓋:不銹鋼304
襯里:EPDM、PTFE
隔膜:EPDM、PTFE
閥瓣:不銹鋼304
氣缸:鋁全金
活塞:不銹鋼304
閥桿:不銹鋼304
氣動衛生級隔膜閥選用附件
回訊器:也叫限位開關ALS10,遠程反饋開關信號(防爆)APL410
電磁閥:雙作用選二位五通、單作用選二位三通(防爆)PLVD5/2
三聯件:可對氣源穩壓、過濾、氣缸加潤滑油YT-200
手輪機構:轉動手輪機構,可實現手動開、關閥
電氣定位器:輸入4~20mA信號,實現閥門調節功能
備注:氣缸參數請另參考所選配的氣動執行器資料
尺寸參考
DN | 公稱壓力 MPa | 工作壓力 MPa | L mm | D mm | D1 mm | n-Φd mm | f mm | H1 mm | b mm | DO mm | 質量 kg/kilos |
15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | 84 | 92 | 66 | 2 |
20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 105 | 66 | 3 |
25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 66 | 4 |
32 | 146
| 140 | 100 | 4-18 | 2 | 127 | 144 | 96 | 6.5 |
40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 156 | 96 | 7.5 |
50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 96 | 10.5 |
65 | 1.0 | 1.0 | 216 | 185 | 145 | 8-18 | 2 | 183 | 213 | 165 | 17.5 |
80 | 254 | 200 | 160 | 8-18 | 2 | 190 | 230 | 230 | 22.5 |
100 | 305 | 220 | 180 | 8-18 | 2 | 240 | 285 | 280 | 36 |
125 | 356 | 250 | 210 | 8-18 | 3 | 285 | 348 | 280 | 47.5 |
150 | 406 | 285 | 240 | 8-22 | 3 | 353 | 431 | 368 | 74 |
200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 445 | 537 | 483 | 143 |
